Budowa sklejkowego kanu:)
Autor Wiadomość
Radek


Pomógł: 20 razy
Dołączył: 25 Wrz 2006
Posty: 1201
Skąd: Raciąż
Wysłany: 2015-12-07, 09:02   Budowa sklejkowego kanu:)

Witam,

Dawno nie robiłem w sklejce i postanowiłem że w zimowe wieczory zbuduję sklejkowe kanu o długości 520 cm. Warunki pogodowe nie sprzyjają pracy w szkutni (prócz szlifowania krawędzi sklejki) to całość powstawać będzie na poddaszu.

Pierwszym krokiem było ukosowanie krawędzi sklejki.


Stół do klejenia i wyrysowywania płatów.


Ze względu na długość łódki to między dwa arkusze wstawiam dodatkowy płat.


Sklejkę kleję żywicą z dodatkiem pyłu powstałym z ukosowania sklejki.


W weekend będę wyrysowywał płaty oraz je wycinał.
_________________
Radek
www.radekkanu.com


Zirkau
Zirkau

Pomógł: 2 razy
Dołączył: 25 Sie 2007
Posty: 522
Skąd: Zirkau
Wysłany: 2015-12-09, 07:57

Witam.

jaki wzór modelu planujesz?


Radek


Pomógł: 20 razy
Dołączył: 25 Wrz 2006
Posty: 1201
Skąd: Raciąż
Wysłany: 2015-12-09, 08:14

Prospectorek 17' - Przystosowana będzie do fotografowania i filmowania.
W przyszłym sezonie planuję wrócić do gromadzenie materiału o polskich kanuistach/kanadyjkarzach oraz nakręcenie filmiku promującego te nasz łódeczki i rzeki.

[ Dodano: 2016-03-08, 12:01 ]
Troszkę mi zeszło z relacją z budowy.

Po sklejeniu i wycięciu płatów poszycia ze sklejki ustawiamy szablony, na których będziemy składać naszą łódeczkę.



Zdecydowałem się na łączenie za pomocą opasek samozaciskowych zamiast skręcania drutem. Kupiłem opaski o szerokości 2,5 mm i długości 120 mm. Wystarczyły by 80 mm. Na całość trzeba przygotować 3 opakowania - prawie 300 sztuk zacisnąłem.









Po zaciśnięciu wszystkich opasek poobcinałem ich wystające końce.


Następnie przyszedł czas na szpachlowanie połączeń. Szpachlę zrobiłem z pyłu i żywicy.



Dno łódki zabezpieczyłem aramidem.


Kolejne zdjęcia niebawem :)

[ Dodano: 2016-03-09, 08:12 ]

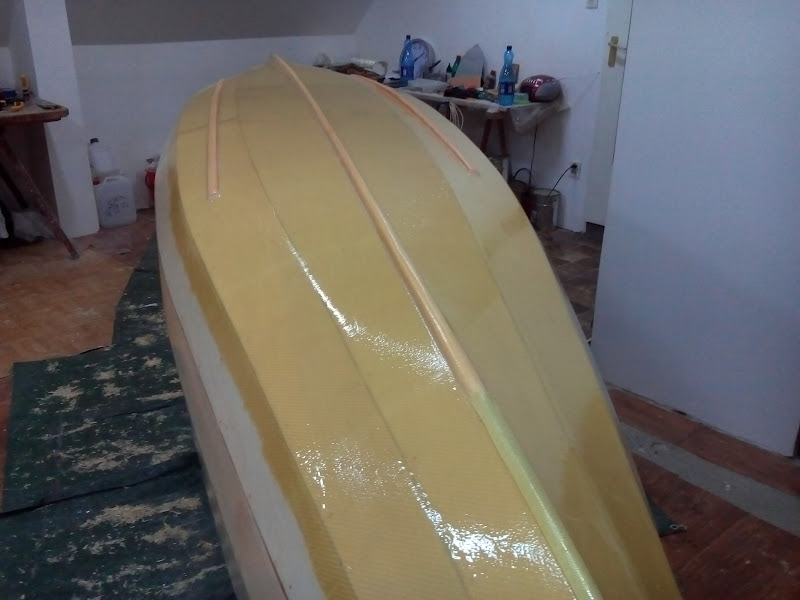

W planach, jako usztywnienie dna, zastosowano trzy kile i postanowiłem je zamocować.




Dodatkowo dokleiłem też taśmę aramidową, niech ona idzie na pierwszy ogień.
_________________
Radek
www.radekkanu.com


radorz

Dołączył: 01 Lut 2012
Posty: 24
Skąd: Pruszcz Gdański
Wysłany: 2016-03-09, 09:56

Witam.

czy ukosowałeś krawędzie sklejki przed montażem?

Pozdrawiam
radek


Radek


Pomógł: 20 razy
Dołączył: 25 Wrz 2006
Posty: 1201
Skąd: Raciąż
Wysłany: 2016-03-09, 14:48

Ukosowałem każdy płat jak był ułożony na szablonach i po przyłożeniu następnego.
Nie oszukujmy się ale ręczne wyrysowywanie płatów i ich wycinanie nie jest precyzyjne. Zdarzyły mi się szpary po 2 - 3 mm. Lepiej wygląda jak ukosowanie jest o jednolitej szerokości.
_________________
Radek
www.radekkanu.com


Zirkau
Zirkau

Pomógł: 2 razy
Dołączył: 25 Sie 2007
Posty: 522
Skąd: Zirkau
Wysłany: 2016-03-09, 18:32

Dawaj, Radek, dawaj. Nie ma czego się czepiać, to każdy tylko patrzy :D


Radek


Pomógł: 20 razy
Dołączył: 25 Wrz 2006
Posty: 1201
Skąd: Raciąż
Wysłany: 2016-03-10, 08:25

Dzisiaj zabieram się za środek łódki, trochę szpachlowania, szlifowania i w niedzielę laminat.

Tak przy okazji zapraszam do udziału w Dniu Kajakarza w sobotę 12 marca na Targach Wiatr i Woda w Warszawie.

Największym problemem było zrobienie szpachli do sklejania płatów. Wszyscy producenci żywic czas żelowania podają dla 100 ml. Czas żelowania cienkiej warstwy mocno się wydłuża.
Zastosowałem żywicę epoksydową LG 285 i do tego szybki utwardzacz H 500. Stosunek wagowy 100:40 i muszę przyznać że w pierwszej chwili rozrobiłem 140 g mieszaniny i gdzieś po 6 minutach żywica zżelowała. Następnie rozrobiłem mniej i optymalną wartością było 21 g (15 g żywicy i 6 g utwardzacza). Po 3 godzinach mogłem już szlifować szpachlę.
Zastosowanie szybkiego utwardzacza znacznie przyspiesza prace nad łódką a koszt 1 kg mieszaniny wyniósł mnie 60 zł.

[ Dodano: 2016-03-13, 20:40 ]
Zaszpachlowałem otworki po opaskach w kokpicie:



a następnie wstępnie przeszlifowałem szpachlę:


Jutro doszlifuję i przygotuję materiał do laminowania łódki.

[ Dodano: 2016-03-14, 20:51 ]
Dziś położyłem laminat w środku.


By nie marnować ścinek aramidu położyłem go w środku łódki, aby uniknąć docinania to dałem fabryczną krawędzią na zewnątrz :) Na dnie w kokpicie jest 330 g/m2 a jak dodamy grubość zewnętrznego poszycia na dnie 500 g/m2 to razem wyszło 830 g/m2. Na bogato :)

[ Dodano: 2016-03-15, 20:32 ]
Wklejone przednie części komór:




[ Dodano: 2016-03-16, 20:36 ]
W górnej części komór dokleiłem od środka cienką listewkę. Jak dopasowywałem wierzch to docinałem do początku sklejki od dziobu. Taki uskok, który zaszpachlowany ukryje obie krawędzie połączeń sklejki w komorach :D





Ścinki sklejki leżą w szkutni i złapały troszkę wilgoci z powierza i lekko zaczęły się wyginać, więc trzeba je docisnąć. Przed przyklejeniem od spodu sklejkę pokryłem żywicą. Trudno by się je w komorze żywicowało czy lakierowało ;)

[ Dodano: 2016-03-17, 20:03 ]
Dziś położyłem laminat na komorach i zrobiłem wstępną przymiarkę ławek.


W weekend zabieram się za listwy krawędziowe :)
_________________
Radek
www.radekkanu.com


- Henas -

Dołączył: 26 Sie 2014
Posty: 134
Skąd: Bydgoszcz
Wysłany: 2016-03-17, 21:21

Radku nie jestem tak szybki jak Ty ale staram się ostatnio nie próżnować wieczorami.
Robię ławeczki dla dziecieków ale nie będę montował ich na stałe tylko mają mieć formę stołków.


Radek


Pomógł: 20 razy
Dołączył: 25 Wrz 2006
Posty: 1201
Skąd: Raciąż
Wysłany: 2016-03-18, 08:51

Fajny pomysł Marek :)
Na biwaku dzieciaki też będą miały na czym siedzieć :D

[ Dodano: 2016-03-26, 12:44 ]
Zamocowałem dekle Holta 17 cm.


[ Dodano: 2016-04-01, 10:25 ]
Kończymy pomału łódeczkę:


W weekend obrobię listwy, zamocuję pokłady, ławki i uchwyty. W przyszły weekend wodowanie ;)

[ Dodano: 2016-05-13, 11:10 ]
Tak wygląda łódeczka przed wodowaniem :)
_________________
Radek
www.radekkanu.com


Myszoor
Miłośnik Myszek :)


Pomógł: 8 razy
Dołączył: 23 Kwi 2010
Posty: 1372
Skąd: zDolny Śląsk
Wysłany: 2016-05-14, 20:01

Radek napisał/a:
Tak wygląda łódeczka przed wodowaniem :)

czemu tak dziwnie środkowa ławeczka zamontowana?
_________________
Good judgment comes from experience, and experience comes from bad judgment : ) | Mysia Perć™ : P
Dumoine - zapiski z budowy -> eBook


Radek


Pomógł: 20 razy
Dołączył: 25 Wrz 2006
Posty: 1201
Skąd: Raciąż
Wysłany: 2016-05-15, 12:32

Piotr, bo to jest wersja 3/2 osobowa. Do wyboru 2 ławki z nosidłem lub 3 ławki bez nosidła. :)
_________________
Radek
www.radekkanu.com


Myszoor
Miłośnik Myszek :)


Pomógł: 8 razy
Dołączył: 23 Kwi 2010
Posty: 1372
Skąd: zDolny Śląsk
Wysłany: 2016-05-15, 16:12

Radek napisał/a:
Piotr, bo to jest wersja 3/2 osobowa. Do wyboru 2 ławki z nosidłem lub 3 ławki bez nosidła. :)

OK :) jakoś nie wpadłem na to że nosidło jest demontowalne :)
_________________
Good judgment comes from experience, and experience comes from bad judgment : ) | Mysia Perć™ : P
Dumoine - zapiski z budowy -> eBook
